xxx
热门关键词: 彩钢瓦翻新 厂房翻新 隧道、地下管廊翻新 彩钢瓦翻新工艺彩钢瓦隔热涂料施工无锡彩钢瓦翻新彩钢瓦除锈翻新彩钢瓦翻新工程彩钢瓦隔热涂料喷涂彩钢瓦翻新涂装彩钢瓦防水涂装厂房彩钢瓦翻新

亮剑喷涂资讯中心

热门推荐

咨询热线 0510-88600992

施工常识

彩钢瓦屋面除锈防腐翻新施工方案

发布时间:2019-06-28 作者:无锡亮剑喷涂工程有限公司 点击次数:69

彩钢瓦屋面经过长时间使用,难免会出现生锈腐蚀等情况,为了不影响它的使用效果,我们就要及时对其进行除锈防腐翻新作业,下面就由无锡亮剑喷涂工程小编与大家分享彩钢瓦屋面除锈防腐翻新施工方案,以便为有需要的用户提供参考。

一、钢结构基面处理

1.钢结构涂层施工

1.1 涂层施工前用毛刷或压缩空气将表面、阴角、沟槽的粉尘清除干净。

1.2 按产品规定配比配制涂料,并搅拌均匀,熟化时间控制在30分钟,在6小时内施工完毕,涂装间隔不能小于24小时,不大于7天。

1.2 施工温度在5度-35度,相对湿度≤85%,在有雨、雾、雪和较大灰尘条件下不可施工。

1.4 施工所用工具应清洁干燥,涂料不得混有水分、香蕉水、醇类溶剂、汽油等及其它杂质,涂料现配现用,须在6小时内施工完毕,以防止结胶,造成不必要的损失,提高施工成本。

1.5确认无漏除、无锈粉的情况下进行涂层施工。

1.6 涂层涂刷应均匀美观,做到不漏涂、不误涂、不挂流、无剥落、无损坏、无针孔、无明显皱折现象。

1.7 前道工序完成后,必须达到产品的实干时间,再进行下道工序的施工。

1.8 涂刷时应保证涂层的厚度、均匀度、底漆采用醇酸磁漆底漆,一遍干膜厚度为50um,面漆采用醇酸磁漆面漆二遍干膜厚度为100um,总厚度不小于150um。

1.9 涂刷时应保持每遍涂层的厚度和涂层的总厚度。

1.10 验收标准:目测无皱折、挂流、气泡、露底、针孔等现象或用测厚仪检测。

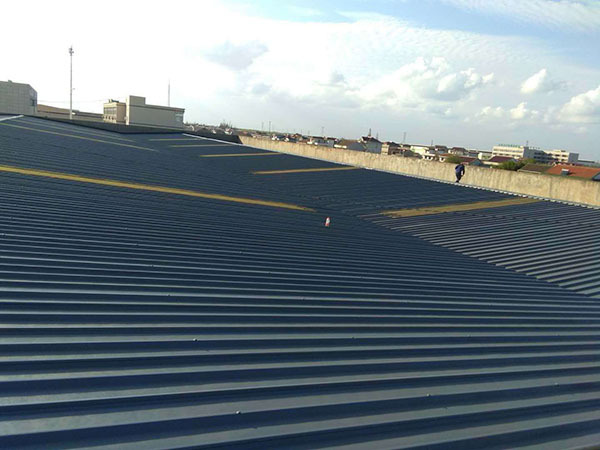

彩钢瓦屋面除锈防腐翻新施工方案

二、筒身外壁涂装工程

1、钢丝刷、铲刀等工具将烟囱表面浮尘、污垢等附着物清理干净

2、用代用巾或压缩空气将烟囱表面的粉尘清除干净,再进行涂装。

3、基面必须干燥,在深度为20mm的厚度层内,含水率不应大于6%方可进行涂层施工。

4、涂刷应均匀美观,并做到不挂流、不漏涂、不误涂、无针孔、无明显皱折现象。

5、涂刷时应保持每遍涂层的厚度和漆膜总厚度,其漆膜总厚度不应小于160um。

6、严格按照产品说明书和行业规范进行施工。

7、严格按照产品要求配比均匀。

8、阴雨、重雾等天气应停止施工,待天气晴朗符合施工要求再进行施工。

9、本工程航标采用氯磺化聚乙烯底漆一遍、面漆一遍。

三、中间检查和终极检查

1、中间检查

在施工过程中应进行检查,根据工艺要求和甲方要求及每道工序结束后,应经检查验收再进行下道工序施工,确定好检查点、停工待检点,必须检查合格后,才能进入下道工序施工。

2、终极检查

在施工完成后,检查将在施工设施拆除前三天组织进行。

我们要按照上述要求对彩钢瓦屋面进行除锈防腐翻新作业,切实提高彩钢瓦翻新质量和效果。如果您对彩钢瓦翻新有任何疑问,欢迎随时与我们联系哦!

相关新闻:
